Na pohľad je zásuvka jednoduchá. Dva otvory, ochranný kolík, kryt a pár skrutiek. Lenže za tým kúskom plastu je elektrina, ktorá dokáže ublížiť. Preto pri zásuvke nestačí, že „nejako funguje“. Musí byť zapojená správne, pevne a bezpečne.
Na Slovensku sa pri elektroinštaláciách vychádza z platných predpisov a technických noriem. Vyhláška č. 508/2009 Z. z. rieši bezpečnosť pri práci s technickými zariadeniami vrátane elektrických zariadení. Norma STN 33 2000-4-41 patrí medzi základné normy ochrany pred zásahom elektrickým prúdom; jej predmetom je ochrana pred priamym dotykom aj ochrana pri poruche.
Preložené do ľudskej reči: zapojenie zásuvky nie je robota, pri ktorej chcete veci riešiť odhadom a spoliehať sa na “možno”, “asi” a “hádam”. Ak si nie ste na sto percent istí, volajte elektrikára.
ako funguje bežná zásuvka,
čo je fáza, nulák a ochranný vodič,
ako si predstaviť striedavý prúd,
na ktorý kontakt zásuvky patrí ktorý vodič,
na čo slúži istič, čo robí prúdový chránič
prečo sa dobrý elektrikár nikdy nespolieha iba na farbu vodičov.
Bežná zásuvka v slovenskej domácnosti má dva otvory a ochranný kolík. Kolík nie je pre parádu. Je to veľmi dôležitý bezpečnostný prvok zásuvky.
Ak je spotrebič v poriadku, elektrina ide cez jeho pracovné vodiče a všetko funguje normálne. Ak sa však niečo pokazí - napríklad sa elektrické napätie dostane na kovový obal práčky, rúry alebo elektrického náradia, ochranný vodič má pomôcť odviesť nebezpečný prúd tak, aby vypol istič alebo prúdový chránič.
Jednoducho povedané:
ochranný kolík dôležitý prvok v rade zaístení, ktoré majú zabrániť tomu, aby človek dostal zásah elektrinou.
Preto je nebezpečné používať zásuvku, ktorá má poškodený ochranný kolík, chýbajúci ochranný kontakt alebo je zapojená „nejako po starom“, bez overenia.
V novšej bežnej zásuvke sa stretneme s tromi vodičmi.
Fázový vodič - označuje sa písmenom L.
To je vodič, na ktorom je voči zemi a neutrálnemu vodiču napätie. Mal by byť hnedý, čierny alebo sivý.
Neutrálny vodič, označuje sa písmenom N.
Ľudovo sa mu často hovorí nulák. Mal by byť modrý. Tvorí druhú pracovnú časť elektrického obvodu.
Ochranný vodič, označuje sa písmenami PE.
Mal by byť zeleno-žltý a patrí na ochranný kolík zásuvky. Neslúži na bežnú prevádzku spotrebiča, ale na ochranu pri poruche.
Dá sa povedať: fáza a nulák sú pracovná cesta elektriny, ochranný vodič je bezpečnostná cesta pri poruche.
Lenže práve tu treba byť opatrný. Farby vodičov sú síce užitočná pomôcka, ale nie sú dôkaz. V starom dome, v byte po viacerých prerábkach alebo po neodbornej oprave môže byť vodič použitý nesprávne. Elektrikár preto nikdy neverí farbám vodičov. Ani keď ich sám zapájal. Preto nielen pozerá na farby, ale meria a hľadá, kde sa nachádza napätie.
Pri elektrine neplatí: „modrý vyzerá ako nulák, tak to bude nulák.“
Správne je: najprv overiť, až potom zapojiť.
V domácej zásuvke nemáme jednosmerný prúd ako napríklad v akejkoľvek batérii. V batérii máme plus a mínus a smer prúdu je stále rovnaký. V zásuvke máme striedavý prúd.
Na Slovensku má elektrická sieť frekvenciu 50 Hz. To znamená, že napätie prebehne päťdesiat úplných cyklov za sekundu. Polarita sa pritom mení ešte častejšie — kladná a záporná polovica sa striedajú stokrát za sekundu.
Pre bežného človeka je však najdôležitejšia jednoduchšia predstava: spotrebič funguje vtedy, keď je vytvorený uzavretý elektrický obvod. Elektrina potrebuje cestu tam aj späť.
Nie je to tak, že elektrina iba „vybehne zo zásuvky do spotrebiča“ a tam sa stratí. Obvod musí byť uzavretý. Jeden pracovný vodič je fázový, druhý neutrálny. Medzi nimi je napätie, v našej sieti približne 230 V.
Častý omyl je predstava, že nebezpečná je iba fáza a nulák je vždy úplne bezpečný. Za normálnych okolností má byť neutrálny vodič blízko potenciálu zeme. Lenže ak je obvod zapojený nesprávne, ak je niekde zlý spoj, ak sa neutrálny vodič preruší alebo ak niekto v minulosti pomiešal vodiče, nebezpečný môže byť aj on.
Pri bežnej slovenskej zásuvke s ochranným kolíkom je dôležité, kam sa pripojí ktorý vodič. V praxi sa pri pohľade spredu na zásuvku, s ochranným kolíkom hore, používa toto rozloženie:
ľavá dutinka – fázový vodič (L)
pravá dutinka – neutrálny vodič (N)
ochranný kolík – ochranný vodič (PE)
Na nových zásuvkách sú kontakty vždy označené.
Ak osádzame do pripraveného otvoru (“krabice”) novú zásuvku, zvyčajne vidíme tri drôty. (čierny, modrý, žltozelený).

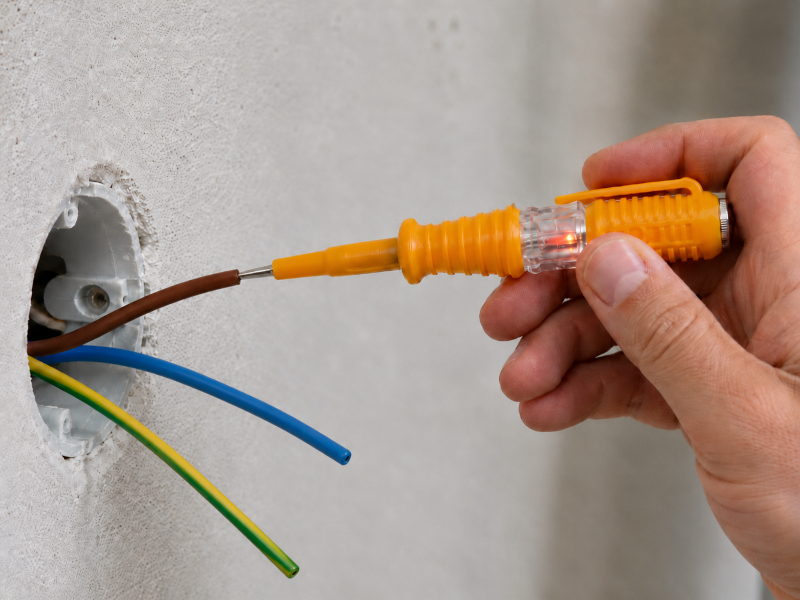

Skontrolujeme skúšačkou napätia, či sa na niektorom vodiči nenachádza napätie. Ak áno, vypíname ističe až kým nenájdeme ten správny, ktorí istí našu zásuvku. Necháme ho vypnutý.
Môžeme použiť aj multimeter.

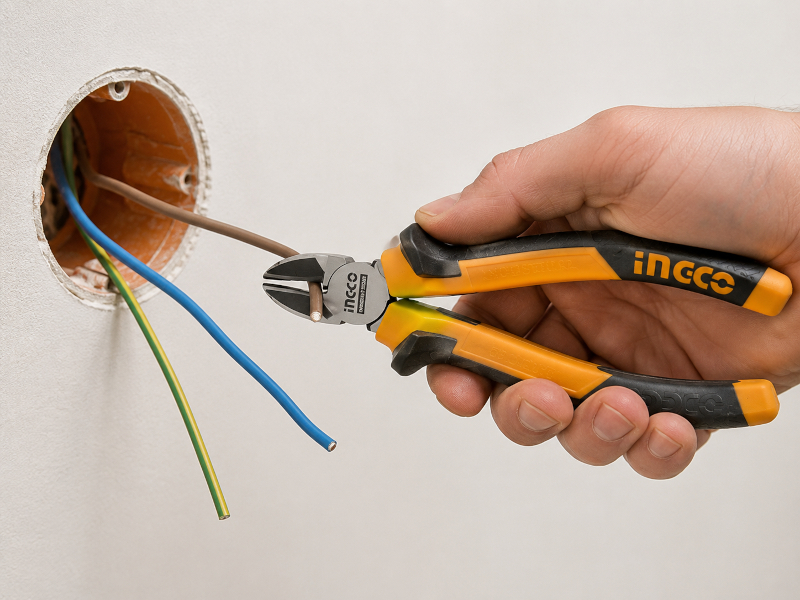

2. Ak máme vodiče bezpečne bez napätia, môžeme ich pomocou štipacích klieští skrátiť na vhodnú dĺžku. Zvyčajne stačí, ak trčia zo steny cca 10 centimetrov.

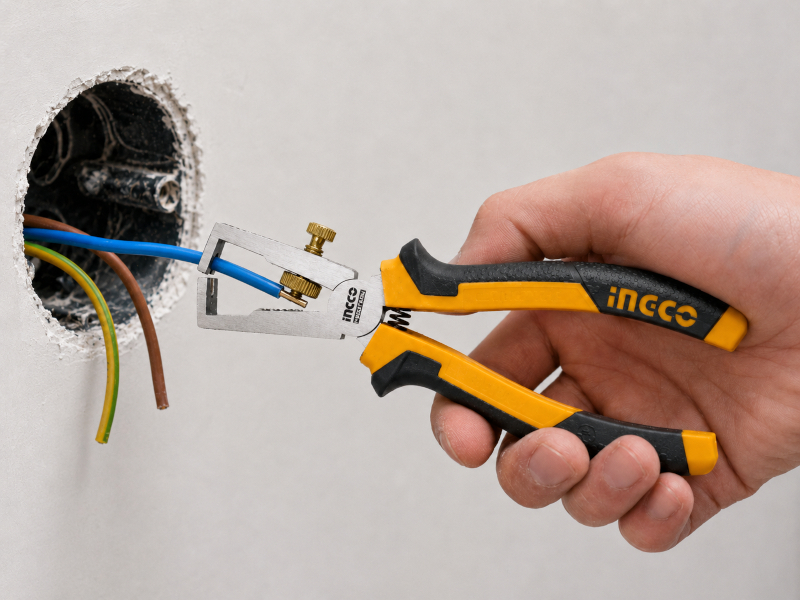

3. Použijeme odizolovacie kliešte na odstránenie izolácie na konci vodičov. Výrobca zásuvky predpisuje, akú dĺžku izolácie máme odstrániť. Presnú informáciu nájdeme v návode, na stránke výrobcu, alebo na samotnom obale zásuvky. Bežné je 13 milimetrov.

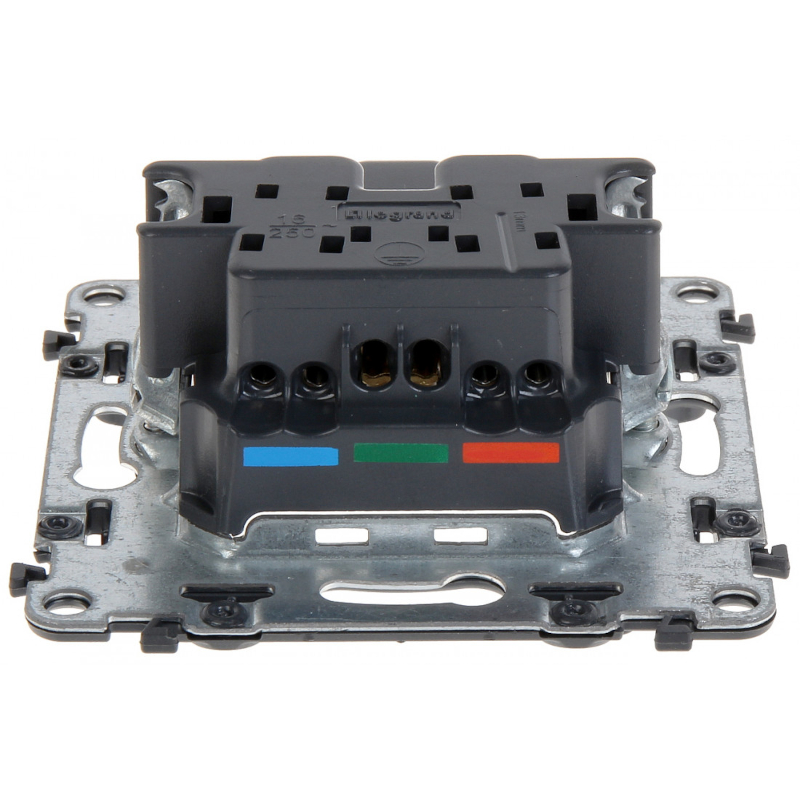

4. Moderné zásuvky nevyžadujú skrutkovanie vodičov. Stačí zasunúť jednotlivé vodiče do bezskrutkových svoriek (písmená L, N a PE alebo farby pomôžu nájsť tú správnu).

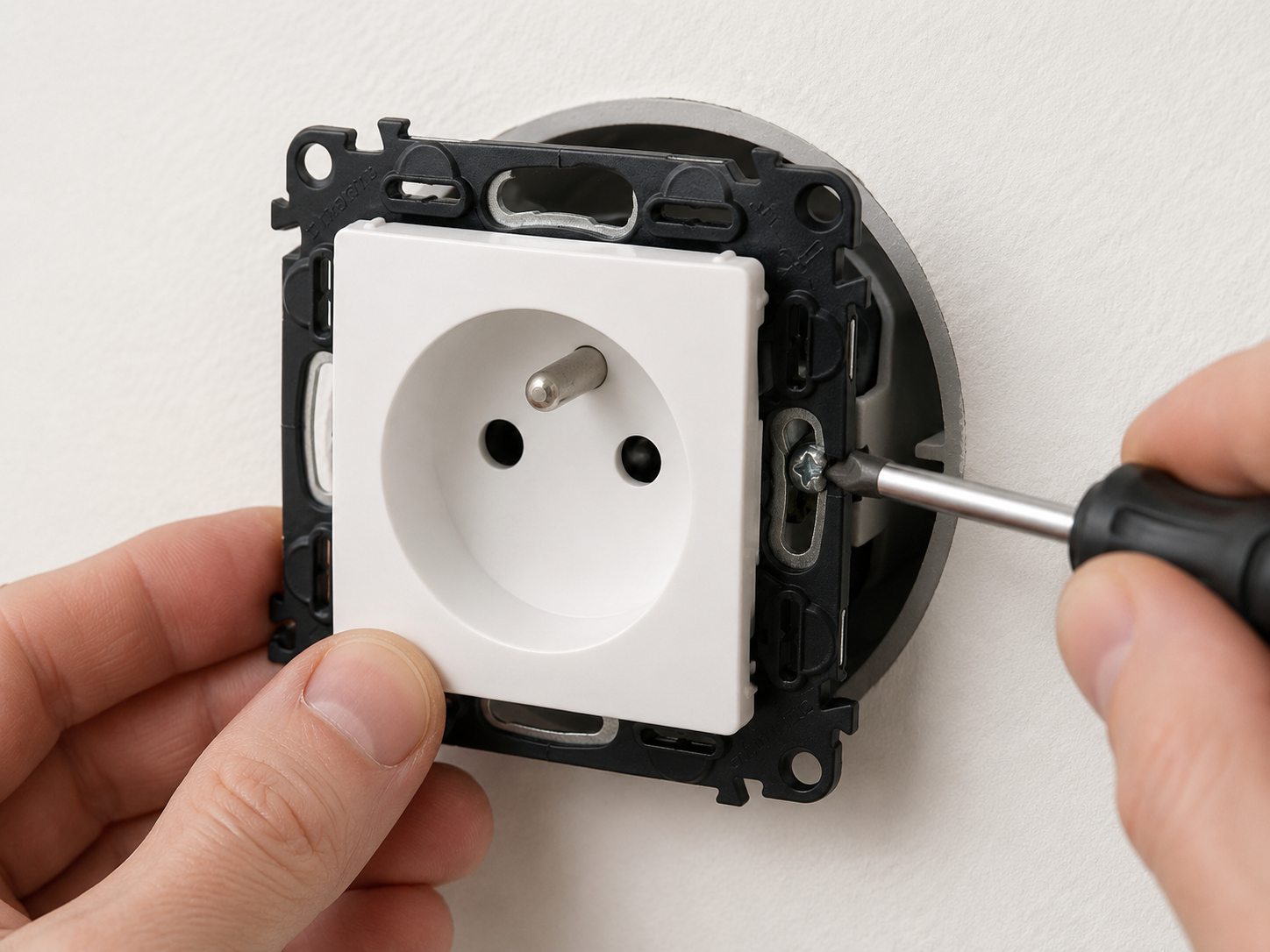

5. Zásuvku založíme na miesto, vyrovnáme a skrutkami (zvyčajne priemer 3 mm) upevníme na krabicu.. Založíme a priskrutkujeme kryt zásuvky.
7. Zapneme istič zásuvky a preveríme jej funkčnosť meraním a následne zapojením elektrického spotrebiča.
Ochranný vodič sa pri normálnej prevádzke spotrebiča nemá používať ako pracovný vodič. To znamená, že bežný prúd spotrebiča nemá tiecť cez ochranný vodič.
Jeho úloha prichádza najmä pri poruche.
Predstavme si kovovú práčku. Ak sa v nej poškodí izolácia a napätie sa dostane na kovový obal, človek by sa mohol pri dotyku stať cestou pre elektrický prúd. To je veľmi nebezpečné.
Ak je však ochranný vodič správne pripojený, poruchový prúd pôjde bezpečnejšou cestou cez ochranný vodič. To spôsobí okamžite vypnutie istenia alebo prúdového chrániča.
Preto je také dôležité, aby bol ochranný kolík v zásuvke skutočne zapojený a funkčný. Nestačí, že tam fyzicky je.
Istič je súčiastka v rozvodnej skrini. Veľa ľudí stále hovorí, že „vyhodilo poistky“, aj keď sa v skutočnosti vypol istič.
Istič chráni káble a elektroinštaláciu pred preťažením a skratom.
Ak cez vodiče tečie príliš veľký prúd, môžu sa prehrievať. A prehrievanie vodičov je cesta k poškodeniu izolácie alebo požiaru.
Istič sleduje, či cez daný okruh netečie priveľa prúdu. Ak áno, vypne.
Stane sa to napríklad vtedy, keď na jeden okruh zapojíte priveľa silných spotrebičov. Rýchlovarná kanvica, mikrovlnka, elektrický ohrievač, práčka, sušička alebo dielenské náradie vedia odobrať veľa elektriny. Ak ich beží naraz priveľa, istič môže vypnúť.
Istič vypne aj pri skrate. Prúd vtedy prudko narastie a istič obvod rýchlo odpojí.
Prúdový chránič sa ľudovo nazýva aj prúdová ochrana. V rozvodnej skrini môže vyzerať podobne ako istič, ale robí inú prácu.
Kým istič sleduje, či netečie priveľa prúdu, prúdový chránič sleduje, či sa prúd správne vracia.
Pri normálnej prevádzke má platiť jednoduché pravidlo: koľko prúdu odíde fázovým vodičom do spotrebiča, toľko sa má vrátiť neutrálnym vodičom späť. Ak prúdový chránič zistí rozdiel, znamená to, že časť prúdu uniká niekam, kam nemá.
Môže unikať cez poškodený spotrebič, vlhkosť, kovový kryt, poškodený kábel alebo v najhoršom prípade cez človeka.
Vtedy prúdový chránič veľmi rýchlo vypne.
Ak máte starý dom alebo byt a v rozvodnej skrini prúdový chránič vôbec nevidíte, je rozumné poradiť sa s elektrikárom. Najmä pri rekonštrukcii elektroinštalácie by sa už s touto ochranou malo počítať.
Toto je jedna z najväčších pascí pri elektrine. Spotrebič sa dá zapnúť aj v zásuvke, ktorá nie je bezpečná. Môže byť zle dotiahnutý vodič. Môže byť poškodený ochranný kontakt. Môže byť nesprávne zapojený ochranný vodič. Môže byť prerušený nulák. Môže byť fáza tam, kde ju nečakáte.
Zásuvka teda môže na prvý pohľad fungovať, ale pri poruche spotrebiča alebo väčšej záťaži sa ukáže problém.
Farby vodičov sú výborná pomôcka. V novších rozvodoch by malo platiť, že zeleno-žltý vodič je ochranný, modrý neutrálny a hnedý, čierny alebo sivý je fázový.
Lenže „malo by“ nie je pri elektrine dosť.
V starších domoch sa mohli robiť rôzne opravy. Niekto mohol použiť nesprávny vodič. Niekto mohol zásuvku zapojiť opačne. Niekto mohol v krabici niečo premostiť. Niekde môže byť starý dvojvodičový rozvod. Inde môže byť vodič poškodený alebo prerušený. Pri elektrine nie je dôležité, akú farbu vodič má. Dôležité je, čo naozaj robí.
V mnohých starších bytoch a domoch sú ešte hliníkové vodiče. To automaticky neznamená, že všetko je zlé, ale pri zásuvkách treba byť opatrný.
Hliník sa správa inak ako meď. Je mäkší, v spojoch môže časom povoľovať a pri zlom kontakte sa môže prehrievať. Preto sa pri starších zásuvkách stáva, že všetko roky funguje, ale spoj vo vnútri je už unavený. Čiže ak sa zásuvka hreje, jej kryt je zhnednutý, je z nej cítiť spálený plast, je čas nielen na výmenu zásuvky, ale možno aj na výmenu rozvodových káblov. To je však už úplne iná téma. Ak sa objaví niečo z toho, zásuvku radšej nepoužívajte a zavolajte elektrikára.
Elektrikára volajte vždy, keď si nie ste istí. Pri elektrine nie je opatrnosť zbabelosť. Je to normálny pud sebazáchovy.
Určite treba zveriť do rúk odborníka, ak zásuvka iskrí, prehrieva sa, páchne po spálenine, vypadáva zo steny, má prasknutý kryt, často vyhadzuje istič alebo prúdový chránič, je v kúpeľni, kuchyni, garáži alebo vonku, prípadne ak máte staré dvojvodičové alebo hliníkové rozvody.
Elektrikára by ste mali volať aj vtedy, keď chcete zásuvku presunúť, pridať novú zásuvku, urobiť dvojzásuvku, zapojiť zásuvku pre silnejší spotrebič alebo prerobiť celý okruh.
Do bežnej izby stačí kvalitná interiérová zásuvka. Do kuchyne, dielne, garáže, pivnice alebo exteriéru sa oplatí vybrať odolnejšie riešenie. Vonkajšia zásuvka má mať vyššie krytie, aby lepšie odolala vlhkosti, prachu a striekajúcej vode.
Do domácnosti s deťmi sú praktické zásuvky s detskou ochranou. Do miest, kde sa používa viac spotrebičov, môžu byť vhodné dvojzásuvky alebo viaceré zásuvky vedľa seba. Vždy však treba myslieť aj na to, či to zvládne celý elektrický okruh.
Predlžovačka nie je trvalé riešenie. Ak máte za skriňou stále zapojené tri rozdvojky za sebou, nie je to znak šikovnosti, ale signál, že v miestnosti chýbajú zásuvky.
Pri zásuvkách a elektroinštalácii sa do domácnosti hodia najmä kvalitné zásuvky, rámčeky z rovnakej série.
Na samotné zapojenie používa elektrikár izolované skrutkovače, skúšačku, odizolovacie kliešte a kliešte na strihanie káblov. V prípade núdze stačí namiesto odizolovacích klieští použiť aj nožík.

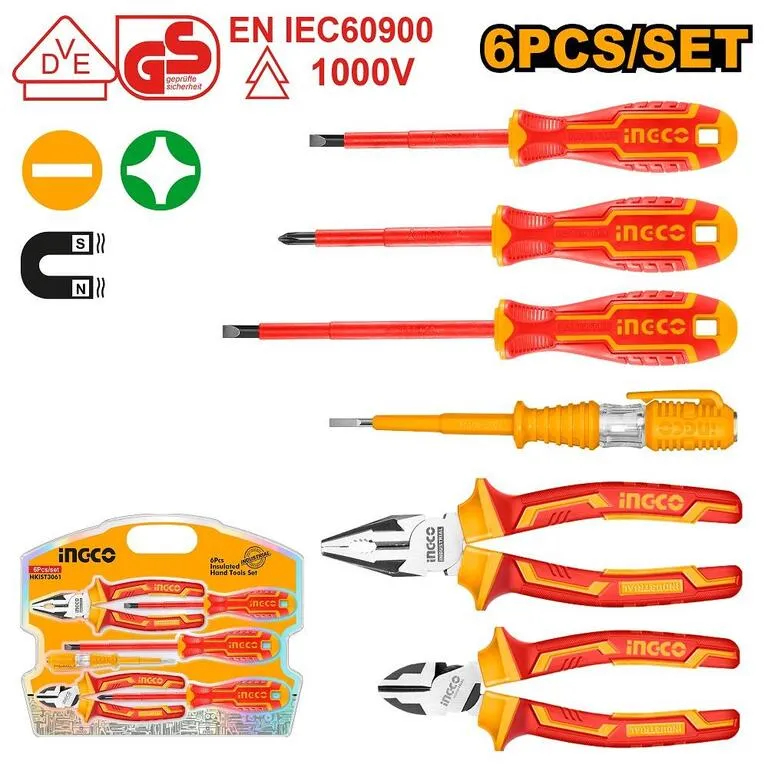

Môžete využiť ponuku, v ktorej kúpite sadu základného elektrikárskeho náradia za výhodnú cenu.
Zásuvka je malá súčasť domácnosti, ale pracuje s napätím, ktoré netreba podceňovať. Fáza a neutrálny vodič tvoria pracovný elektrický obvod. Medzi nimi je napätie a keď je spotrebič zapnutý, oboma tečie pracovný prúd. Ochranný vodič zaisťuje bezpečnosť pri poruche.
Pri slovenskej zásuvke s ochranným kolíkom platí pri pohľade spredu s kolíkom hore: čierny vodič s fázou vľavo, modrý vodič vpravo, zelenožltý na ochranný kolík. Pri práci zo zadnej strany zásuvky sa však elektrikár riadi označením svoriek a meraním, nie iba tým, čo sa mu zdá ako ľavá alebo pravá strana.
Istič chráni najmä vedenie pred preťažením a skratom. Prúdový chránič sleduje, či prúd neuniká nesprávnou cestou, a pomáha chrániť človeka.
Farby vodičov sú užitočné, ale nestačia. Dobrý elektrikár sa nespolieha na farbu, ale vodiče overuje meraním.
Pre domáceho majiteľa je dobré rozumieť princípu, vedieť rozpoznať nebezpečnú zásuvku a vybrať vhodný typ.
Pri elektrine neplatí: „hlavne, že to funguje.“ Správne zapojená zásuvka je len tá, ktorá je bezpečná.
